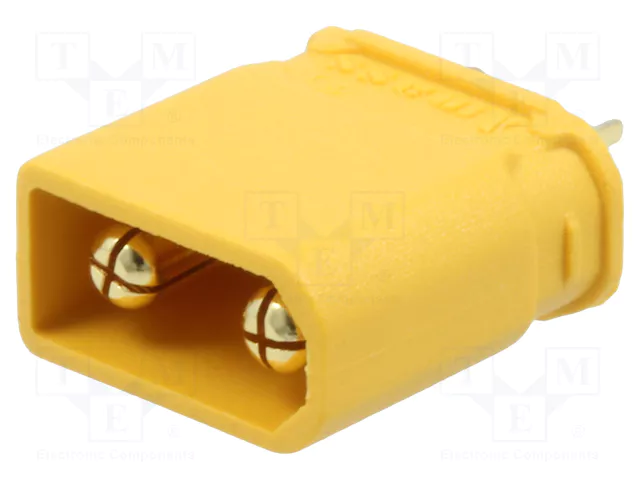

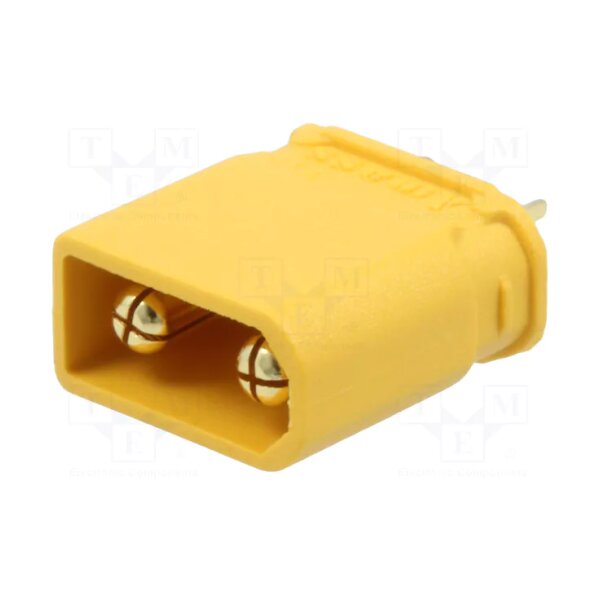

Złącze zasilające XT30U-M (Amass)

Złącze XT30U-M produkcji firmy Amass to kompaktowy wtyk zasilający typu DC, zoptymalizowany pod kątem systemów o ograniczonej przestrzeni, gdzie kluczowa jest niska masa oraz niezawodne połączenie przy umiarkowanym obciążeniu prądowym.

Specyfikacja techniczna

• Typ złącza: Złącze zasilające DC (wtyk męski)

• Producent: Amass

• Seria: XT30

• Prąd znamionowy: 15 A

• Napięcie znamionowe: 500 V

• Liczba pinów: 2

• Montaż elektryczny: Lutowanie (przeznaczone na przewód)

• Orientacja przestrzenna: Prosta

• Materiał korpusu: Poliamid (klasa palności UL94V-0 – materiał samogasnący)

• Materiał styków: Mosiądz z pokryciem gold flash (zapewnia doskonałą przewodność i odporność na korozję)

• Zalecany przekrój przewodu: 18 AWG

• Trwałość mechaniczna: 1000 cykli podłączeń/rozłączeń

• Temperatura pracy: -20°C do 120°C

• Masa: 0.98 g

Charakterystyka i zalety

• Kompaktowe wymiary i niska masa: Złącze XT30U zostało zaprojektowane z myślą o miniaturyzacji. Jest znacznie mniejsze niż popularna seria XT60, co czyni je idealnym wyborem dla dronów wyścigowych, małych pojazdów RC oraz kompaktowych układów elektronicznych.

• Bezpieczeństwo: Wykonanie z poliamidu klasy UL94V-0 gwarantuje właściwości samogasnące, co podnosi poziom bezpieczeństwa w przypadku awarii elektrycznej.

• Wysoka wydajność: Mimo niewielkich rozmiarów, złącze obsługuje prąd do 15 A przy napięciu do 500 V, zapewniając przy tym niską rezystancję styku dzięki złoceniu końcówek.

• Trwałość: Konstrukcja przystosowana do 1000 cykli pracy zapewnia długą żywotność nawet w urządzeniach często podłączanych i odłączanych.

Uwagi montażowe: > * Złącze montuje się poprzez lutowanie przewodów do dedykowanych pinów. Zaleca się stosowanie przewodów o przekroju 18 AWG.

• Miejsca lutowania należy zabezpieczyć rurką termokurczliwą, aby wyeliminować ryzyko wystąpienia zwarcia między stykami.

• Przed wykonaniem połączenia upewnij się, że polaryzacja (plus i minus) jest zgodna z oznaczeniami urządzenia, aby uniknąć uszkodzenia elektroniki.
